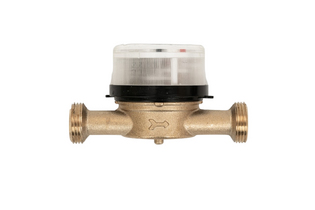

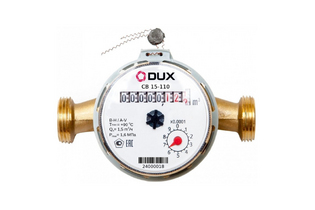

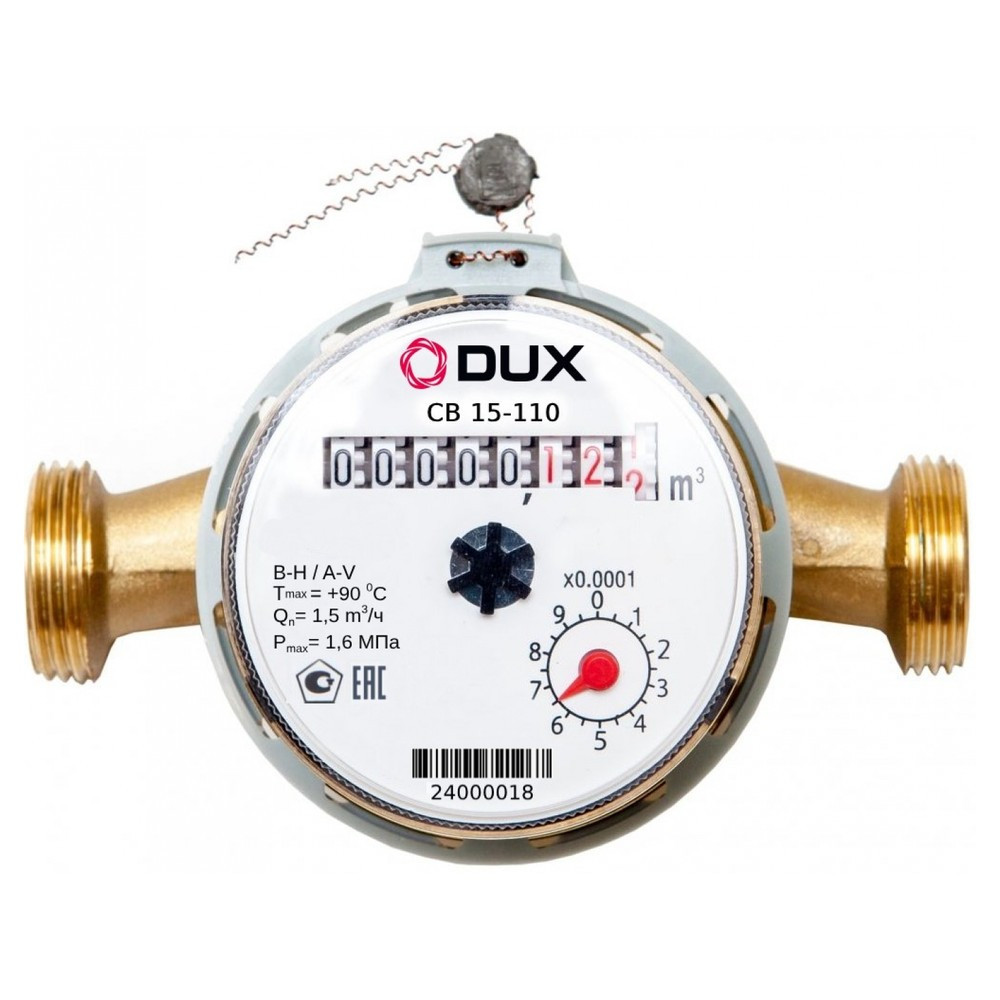

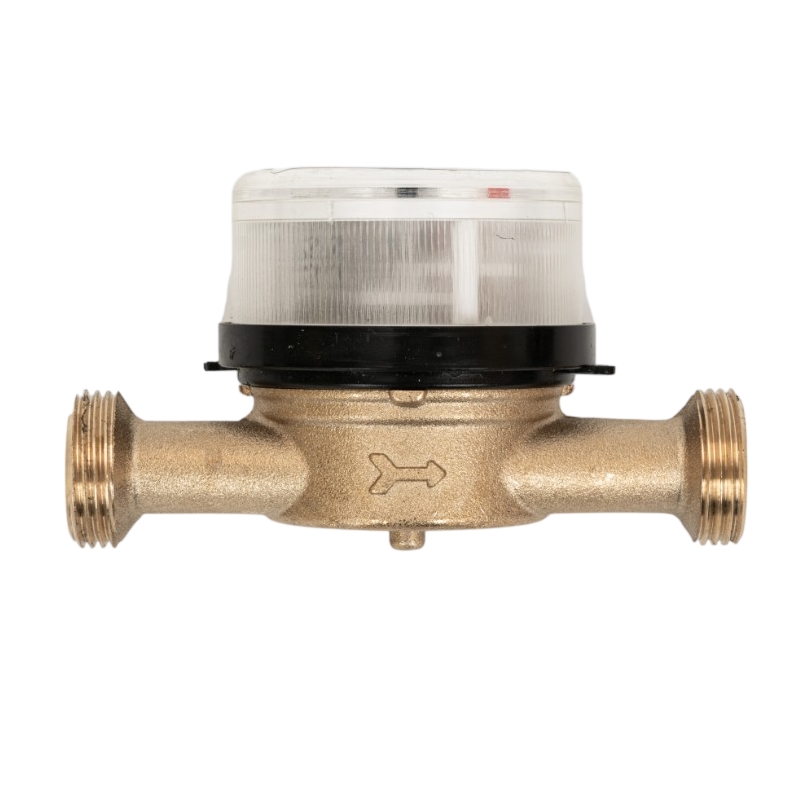

Счётчик состоит из корпуса, измерительного узла с крыльчаткой и счётного механизма. Принцип действия счетчиков основан на измерении скорости вращения крыльчатки под действием потока. Счетный механизм со стрелочными и роликовыми показателями объёма и указывают количество воды в кубических метрах и в долях кубического метра (литрах). Конструктивные устройства счетчика обеспечивают защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика установкой пломбы и (или) неразъемного пластикового контрольного кольца на узел соединения корпуса счетчика со счетным механизмом, исключающих возможность скрытого несанкционированного вмешательства в работу счетчика. Получить доступ к регулирующему устройству счетчика без видимого повреждения защитной пломбы или неразъемного кольца невозможно. Также предусмотрена встроенная антимагнитная защита.
Для обеспечения дистанционной передачи данных счетчики могут быть укомплектованы датчиком Геркона с импульсным выходом (ДГ), цифровым интерфейсом RS 485, каналом беспроводной связи LoraWan и др.
ХАРАКТЕРИСТИКИ
- Степень влагозащиты IP67 по ГОСТ 14254-2015.
- Температурный диапазон эксплуатации от +5° C до +90° C подходит для учёта как холодной, так и горячей воды.
- Условный диаметр (DN) – 15 мм.
- Длина проливной части составляет 110 мм
- Присоединительный размер (КМЧ) 3/4 дюйма
- Гарантийный срок составляет 60 месяцев.
- Счётчики соответствуют требованиям ГОСТ Р 50601-93.
Установка возможна без соблюдения прямых участков трубопровода до и после прибора. Монтаж допускается в горизонтальном и вертикальном положении. Счётчики DUX не чувствительны к качеству воды – воздушные пузырьки и примеси не заклинивают и не засоряют крыльчатку. Метрологические характеристики сохраняются на протяжении всего срока службы.
Соответствуют требованиям ГОСТ Р 50601-93.
-
Метрологический класс: А, В
-
Материал корпуса: латунь
-
Монтажная длина (мм): 110
-
Диаметр условного прохода (мм): 15
-
Присоединительный размер (корпус счетчика) (дюйм): 3/4
-
Присоединительный размер (КМЧ) (дюйм): 1/2
-
Максимальное давление: 1,6 Мпа
-
Qn, номинальный расход воды: 1,5 м³/ч
-
Температура измеряемой среды (°C): от +5 до +90
-
Степень влагозащиты: IP67
-
Импульсный выход: нет
-
Межповерочный интервал: 6 лет
-
Гарантийный срок эксплуатации: 60 месяцев со дня ввода в эксплуатацию
-
Срок службы: 12 лет

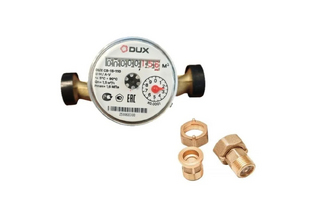

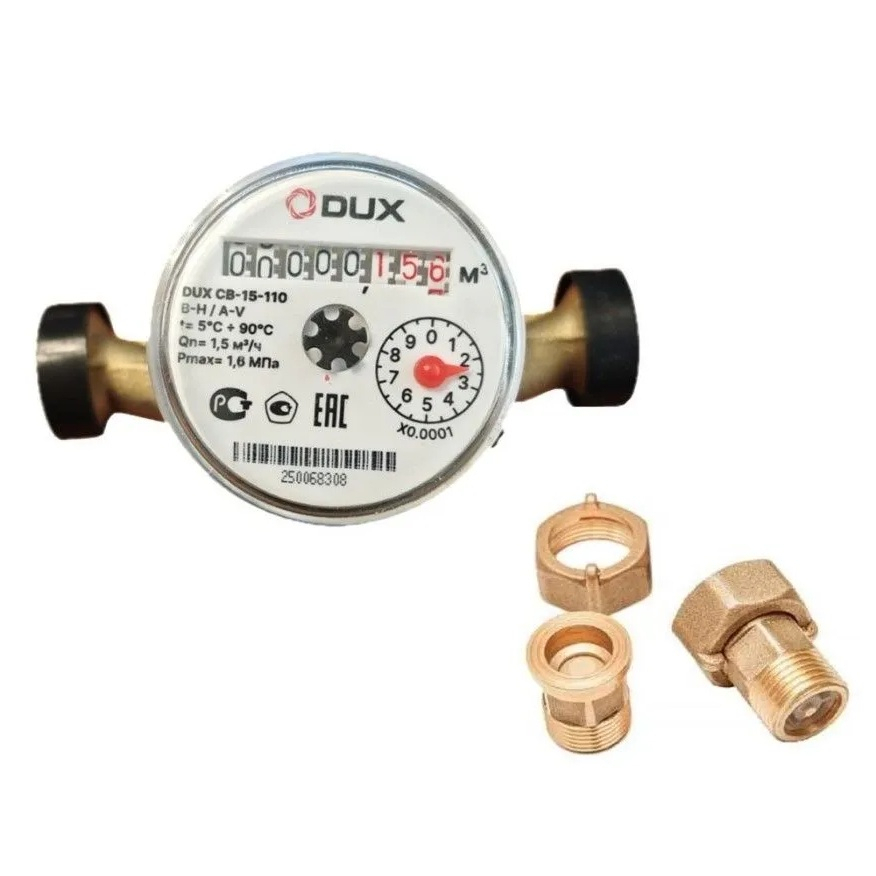

КОМПЛЕКТАЦИЯ
- Счётчик воды – 1 шт.;
- Паспорт – 1 шт.;
- Комплект монтажных частей – 1 комплект*;
- Обратный клапан – 1 шт.*;
- Прокладка – 1 комплект*;
- Пломба – 1 шт.*;
- Пломбировочная проволока – 1 шт.*;
- Защитный колпачок – 2 шт.*
*Производитель оставляет за собой право без уведомления поставщика менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой.
